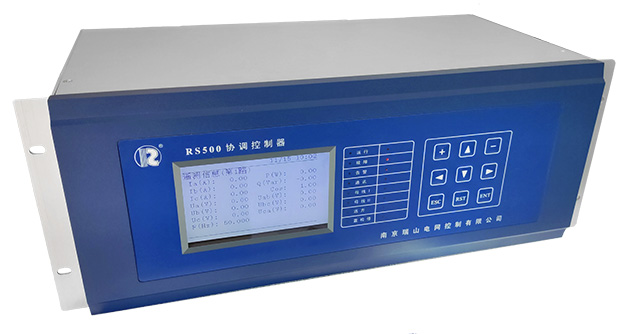

RS500协调控制器是一款灵活可定制逻辑的多功能控制装置，可根据实际应用环境需求定制对应的控制逻辑，应用范围广泛，既可作为新能源站（光伏、风电、储能）的协调控制器，也可作为微网控制器或者综合控制器。

1、模拟量采集：三相交流电压、电流采集：实现电压、电流、有功、无功、功率因素、频率的测量和计算，可采集的交流模拟量达24个；

2、状态量采集：采集开关状态、储能、闭锁，稳控系统控制等信号，遥信分辨率不大于3毫秒。软件防抖时间4~1000毫秒可设置。可采集的开关量达120个；

3、直流电量采集：具备多达16路，路-路间3kVDC隔离的直流4~20mA信号采集，适用于辅控相关设备的测量。

1、开关量输出：控制指令的输出，DO最多可达4组独立启动控制，每组6个继电器输出，共24个，所有内部逻辑运算最终都可以输出开关量，开关量输出节点的容量满足控制和保护的要求；

1、与PCS和BMS通信，采集充放电有功、无功、电池SOC、最大可充放电功率、当前运行状态等数据；

2、与继电保护、变压器测控等装置通信，采集相关数据；

3、通过通信发送控制指令，快速控制指令通过GOOSE或者其他规约发送。

1、可监视多达4个并网点的电压、电流、有功、无功等多个电气量数据，可监视同等数量的进出线开关状态等信息；

2、可对状态变位、遥控操作、失电告警等多种类型事件进行记录存储和上传主站；

3、具有历史数据存储能力：包括可记录不少于1个月的负荷曲线，不低于256条事件记录、256条操作记录及不少于10条装置异常记录等信息；

4、具备对时功能：能接收主站对时命令，或本地对时装置的网络、对时脉冲等多种对时命令，与系统时钟保持同步；

5、具备通讯监视功能：装置每个通讯接口的通道监视功能。

1、内置过流、低/过电压、低/过频等常规保护元件，可通过内部逻辑编程实现更复杂保护功能；

2、具有PT、CT断线判断功能；

3、具有故障录波功能；

4、记录保护自检、运行、故障、动作等各种信息并通过通信上传。

1、一次调频功能：根据储能电站并网点的频率波动判断，自主进行毫秒级快速适量有功功率的输出，实现储能电站对电网频率的支撑。

2、动态无功调压功能：根据储能电站并网点的电压波动判断，自主进行毫秒级快速适量无功功率的输出，实现储能电站对电网电压的支撑。

3、负荷精切功能：接入源网荷负控终端的精切指令（硬接点输入或者接收通信指令），将指令转换为最大放电功率或预置功率的输出，实现对稳控系统的支撑。

4、削峰填谷功能：低谷时段充电，高峰期间放电，可任意设定充放时段或者跟踪调度下发的计划曲线。一般为每日二充二放。

5、接收调度指令，实现全站AGC/AVC功能。
