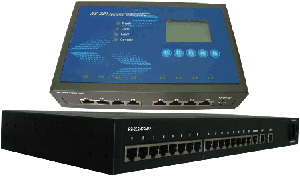

RS201-NM通信管理机 |
|
首页 > 产品中心 |
|
|
RS201-NM 通信管理机是高度集成的新一代嵌入式智能通信装置，是变电站自动化系统的一个重要组成部分，用于实现对整个变电站现场的信息采集，并集中送往当地变电站监控系统或者远方调度自动化系统，同时将变电站监控系统或者调度自动化系统的控制命令传递给各测控装置，实现当地或远程控制。  查看实现61850的五种解决方案 >>
|
|
■ MODBUS ■ 部颁CDT远动规约 ■ IEC61850 ■ 电力I2规约 ■ 工控标准规约OPC ■ IEC870-5-101远动规约 ■ IEC870-5-103继电保护通信规约 ■ IEC870-5-104远动规约 ■ DNP3.0 |
■ SEL : ASCII和Fast Message、UCA2 |
设备选型
|
型号 |
网口数量 |
串口数量 |
设备类别 |
|---|---|---|---|
|
RS201-NM-2/8-CN |
2个网口 |
8个RS485/RS232口 |
国产硬件平台 |
|
RS201-NM-2/16-CN |
2个网口 |
16个RS485/RS232口 |
国产硬件平台 |
|
RS201-NM-3/8-MX |
3个网口 |
8个RS485/RS232口 |
台湾MOXA硬件 |
|
RS201-NM-4/16-MX |
4个网口 |
16个RS485/RS232口 |
台湾MOXA硬件 |
|
RS201-NM-6/12-MX |
6个网口 |
12个RS485/RS232口 |
台湾MOXA硬件 |
产品功能
■ 采集站内智能电子设备信息
通过串口方式、485总线和网络方式与站内的智能电子设备（综保装置、电子电度表、测控装置、站内模拟盘、直流屏、消弧装置、主变温控装置等）进行通信，接收处理并转发智能电子设备上送的各种信息。
■ 实现与站内变电站监控系统通信
将各种采集的信息送往站内监控系统，通过监控系统值班人员可以方便直观地监控整个变电站运行情况。同时将监控系统下发的各种控制命令转送给智能电子设备。
■ 实现与远方调度中心自动化系统通信
承担与调度中心自动化系统的通信任务，一方面将自身采集信息上送，另一方面将远方调度中心下发的命令转给具体智能电子设备执行。
■ 实现网关功能
内嵌网关功能，可以完成各端口之间及各规约之间的转换。
■ 实现信息的合成运算
可以根据工程需要按照计算规则编辑合成新的信息，合成信息可与实采信息等同处理，转发给调度、站内监控系统。
■ 实现主备双机运行
实现了主备双机配置运行，主机负责系统的通信，备机处于热备用状态，主备双机可以根据两侧运行情况如硬件状态、通信状态等自动进行切换。
■ 实现在线调试和监测
通过配套的调试软件，技术人员能够非常方便地监视通信管理机的运行细节，可以观察数据库的实时变化、观察各个通信口的数据报文、通信状态、调试信息。强大的网络联机维护手段可以大大提高工程现场的维护和调试效率。
产品特点
■ 高性能的硬件平台
采用工控业界闻名的台湾MOXA公司嵌入式系列产品，无风扇设计，稳定可靠，耐高温（－40～75℃），提供五年免费质保。
■ 丰富的通信接口类型
MOXA嵌入式系列产品型号齐全，配置多样，用户根据需要总能找到适合的产品。具有8/16口的软件可设置RS232/RS485/RS422串口，2/4网络接口，有些型号还具有如下接口：2个CAN接口、1个Wifi接口或者1个GPRS接口。
■ 稳定高效的软件系统，内嵌实时数据库
采用了Linux的嵌入式操作系统，系统运行稳定，内嵌实时数据库，能够高效地完成自动化系统通信任务。采用有效的缓冲机制，确保变位信息、事件顺序记录及遥控等操作100％不丢失。
■ 强大的调试维护手段
通过Moxa以及我们公司开发的设置调试软件，可以方便灵活的完成程序升级、设置参数、查询通信报文、查询数据、模拟控制、接收保存调试信息等功能。
■ 灵活的现场扩充能力
系统采用C++开发，所有对象（端口、链路、终端、规约）均以类来描述，具备良好开放的软件框架结构，提供二次开发包，可在已有规约类的基础上继承或者全新开发现场需求的特殊规约类。
■ SEL通信管理机部分兼容功能
采用与SEL2020/2030同样的通信方式，可在与SEL综保装置串口通信时同时运行SEL ASCII和SEL Fast Message两种规约，用户通过Telnet可访问RS201通信管理机以及通过PORT命令透明访问SEL综保装置，完成SEL综保装置所有的查询设置整定功能。兼容SEL5040等软件部分功能。
