RS9000调度自动化系统案例
发布时间: 2012-5-31 | 查看率: 3462 | 作者:南京瑞山电网控制有限公司

项目概况

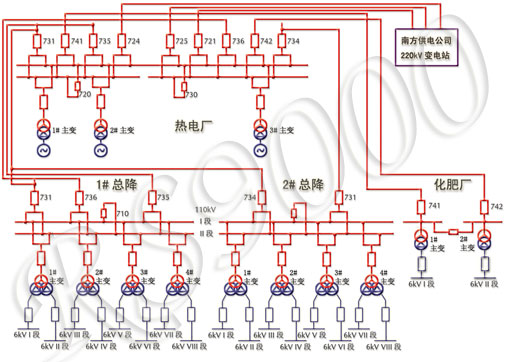

   该电力调度自动化系统要求能够完成对整个大型企业电网实时数据的采集与处理,实时在线监控电网的安全运行。同时,调度系统还需能够向公司管理系统提供必要的电力信息,实现资源共享与数据交换。其监控范围包括1个热电厂、2个110KV总降变电所、35个6KV变电所,及主要配电间。其中热电厂、总降变电所、15个6kV变电所已建成综合自动化监控系统,其他6kV变电所待以后改造完成后接入调度自动化系统。

工程实施

   该项目采用RS9000/SCADA调度自动化系统。系统监控的数据来自35台SEL-2032、458台保护、及其他智能设备和其他系统如计量系统,热电厂机组监控系统Honnywell,热电厂电力监控系统等等。

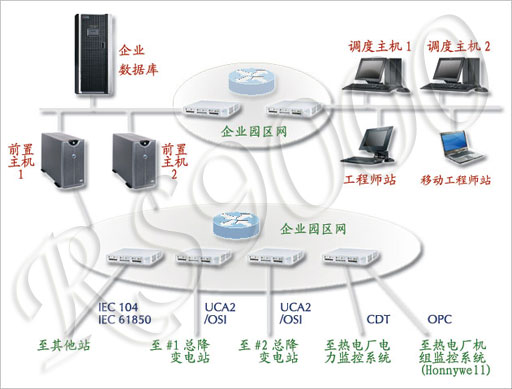

   两个总降变电站和已改造完成的6kV变电所及配电间都装配有SEL公司的通讯管理机SEL-2032(内插网络通信协议卡SEL-2701),采用美国标准UCA2规约。热电厂电力监控系统为南瑞早期系统,没有实现网络规约,对此我们通过RS-232转网络设备采用部颁CDT规约传至调度。与热电厂机组监控系统Honnywell之间通过国际工控标准接口OPC来相互交换数据。
   值得指出的是:由于没有为调度系统进行通信而设置的专用网络,必须利用环境复杂,计算机病毒随时会威胁系统安全可靠运行的公司园区网,因此我们没有在调度系统的计算机内安装TCP/IP协议,而是在调度主机与通信管理机之间使用安全的国际标准OSI七层协议进行通信,从而在公司大网上实现了一个虚拟的调度专网,有效隔离了病毒和木马的入侵途径。
